TF1、TF3、TF5、Tio1608-D、NY64-D

TF1(16路)、TF3(24路)、TF5(32路) 數字調音臺； Tio1608-D：接口箱 NY64-D：DANTE網絡擴展卡

返回列表資料下載

產品參數

產品		TF5	TF3	TF1
推子配置		32 + 1 (主控)	24 + 1 (主控)	16 + 1 (主控)
混音能力	輸入通道	48 (40 單聲道 + 2 立體聲 + 2 返送通道)	48 (40 單聲道 + 2 立體聲 + 2 返送通道)	40 (32 單聲道 + 2 立體聲 + 2 返送通道)
	Aux 總線	20 (8 單聲道 + 6 立體聲)	20 (8 單聲道 + 6 立體聲)	20 (8 單聲道 + 6 立體聲)
	立體聲總線	1	1	1
	副總線	1	1	1
輸入通道功能		8 DCA 編組	8 DCA 編組	8 DCA 編組
I/O接口	輸入	32 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin)	24 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin)	16 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin)
	輸出	16 (XLR)	16 (XLR)	16 (XLR)
	擴展槽	1	1	1
板載處理器	DSP	8 效果器 + 10 GEQ	8 效果器 + 10 GEQ	8 效果器 + 10 GEQ
USB		34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音	34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音	34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音
通用規格
采樣頻率	內部	48 kHz	48 kHz	48 kHz
信號延遲		低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz	低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz	低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz
推子		100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子	100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子	100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子
總諧波失真		低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz)	低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz)	低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz)
頻率響應		+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT	+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT	+0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT
動態范圍		110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.	110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.	110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.
嗡聲和噪聲	等效輸入噪聲	–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)	–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)	–128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)
嗡聲和噪聲	殘余輸出噪聲	–85 dBu, ST 主控 off (Measured with an A-Weight filter)	–85 dBu, ST 主控 off (Measured with an A-Weight filter)	–85 dBu, ST 主控 off (Measured with an A-Weight filter)
串?dāng)_		–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.	–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.	–100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.
供電要求		100–240 V 50/60 Hz	100–240 V 50/60 Hz	100–240 V 50/60 Hz
功耗		120 W	110 W	100 W
外觀尺寸	寬	866 mm (34.1in)	716 mm (28.2in)	510 mm (20.1in)
	高	225 mm (8.9in)	225 mm (8.9in)	225 mm (8.9in)
	深	599 mm (23.6in)	599 mm (23.6in)	599 mm (23.6in)
凈重		20.0 kg (44.1lb)	17.0 kg (37.5lb)	13.5 kg (29.8lb)
附件		使用說明書, 電源線, CUBASE AI 下載信息	使用說明書, 電源線, CUBASE AI 下載信息	使用說明書, 電源線, CUBASE AI 下載信息
選配件		擴展卡, 腳踏開關 (FC5)	擴展卡, 腳踏開關 (FC5)	RK5014 機架安裝套件, 擴展卡, 腳踏開關 (FC5)
其他		使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C	使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C	使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C

模擬輸入特性

輸入端口	增益	輸入阻抗	標稱應用	輸入電平			接口	平衡 / 非平衡
輸入端口	增益	輸入阻抗	標稱應用	靈敏度*1	標稱	失真前大	接口	平衡 / 非平衡
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1)	+66dB	7.5kΩ	50-600Ω 麥克風 或 600Ω 線路	-82dBu (61.6μV)	-62dBu (0.616mV)	-42dBu (6.16mV)	混合型Combo接口 (XLR-3-31 type 2 or TRS phone 3)	平衡式
INPUT1-32 (TF5) INPUT1-24 (TF3) INPUT1-16 (TF1)	-6dB	7.5kΩ	50-600Ω 麥克風 或 600Ω 線路	-10dBu (245mV)	+10dBu (2.45V)	+30dBu (24.5V)	混合型Combo接口 (XLR-3-31 type 2 or TRS phone 3)	平衡式
ST IN 1,2	-	10kΩ	600Ω 線路	-30dBV (31.6μV)	-10dBV (316mV)	+10dBV (3.16V)	RCA Pin Jack	Unbalanced

*1. 靈敏度是當設備設于大增益時（所有衰減器和電平控制于大的位置），低能產生 +4dBu (1.23V) 輸出或是標稱輸出電平所需要的低電平。
*2. 1: 地, 2: 熱, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上參數中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象電源) 可通過單個軟件開關被用于 INPUT XLR 類接口。

模擬輸出特性

輸出終端	實際來源阻抗	標稱應用	增益開關	輸出電平		接口	平衡 / 非平衡
輸出終端	實際來源阻抗	標稱應用	增益開關	標稱	失真前大	接口	平衡 / 非平衡
OMNI OUT 1-16	75Ω	600Ω 線路	“+24dBu” position (default)	+4dBu (1.23 V)	+24dBu (12.3 V)	XLR-3-32 type *1	平衡
PHONES *5	100Ω	40Ω 耳機	—	3mW	75mW	Stereo Phone Jack (TRS) *2	Unbalanced

*1.1: 地,2: 熱, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms為標準。
*4 所有的數模轉換器都是 24bit, 線性128倍超采樣。
*5 電平控制位由大值降至 16dB。

數字輸入/輸出特性

端子	格式	數據長度	音頻	接口
USB (TO HOST)	USB	24bit	34ch 輸入 / 34ch 輸出, PCM	USB (B 類)
iPad	USB	-	回放: MP3 or WAV 文件格式 / 錄音: WAV 文件格式	USB (A 類)

控制 I/O 特性

端子	格式	層	接口
網絡	IEEE802.3	10BASE-T/100Base-TX	RJ-45
腳踏開關	-	-	TS Phone

產品描述

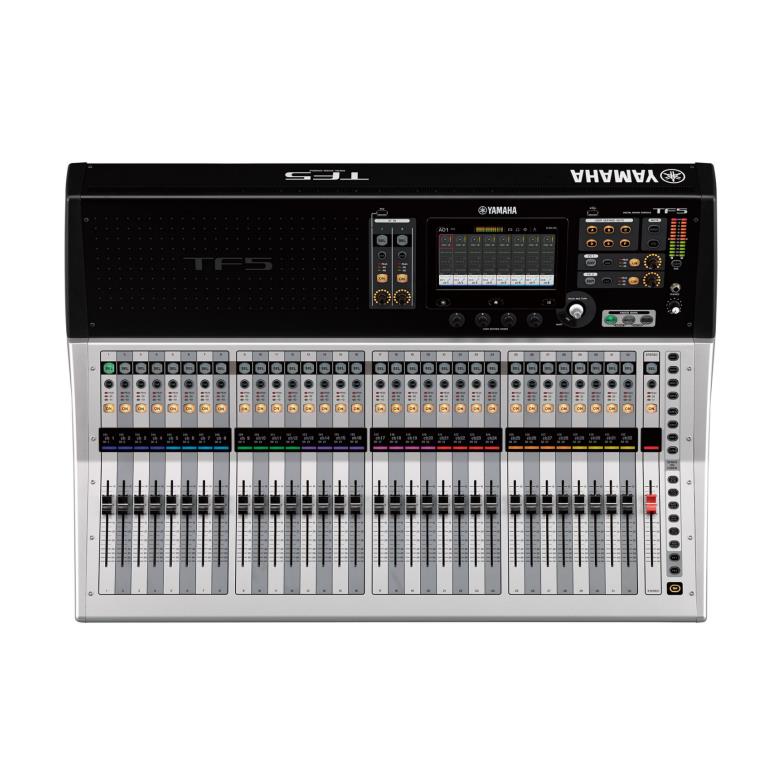

TF5 數字調音臺

具備高輸入能力和推子數量，是大型應用中的理想選擇。

33個馬達推子（32通道+1主控）
48條輸入混音通道（40單聲道+2立體聲+2返送通道）
20個AUX（8單聲道+6立體聲）+立體聲+子母線
8個帶有Roll-out的DCA編組
32個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
16個模擬XLR輸出
34×34 USB2.0數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備

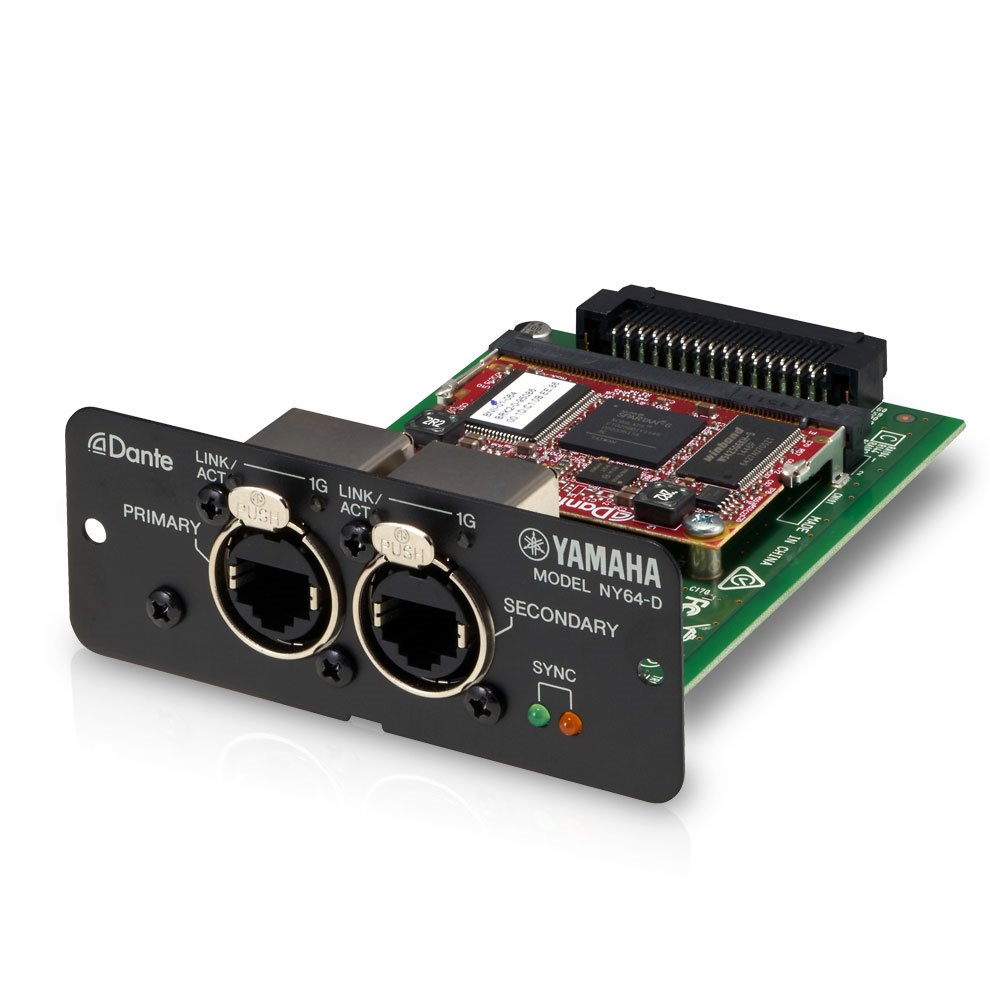

1個支持NY64-D音頻介面卡的擴展槽

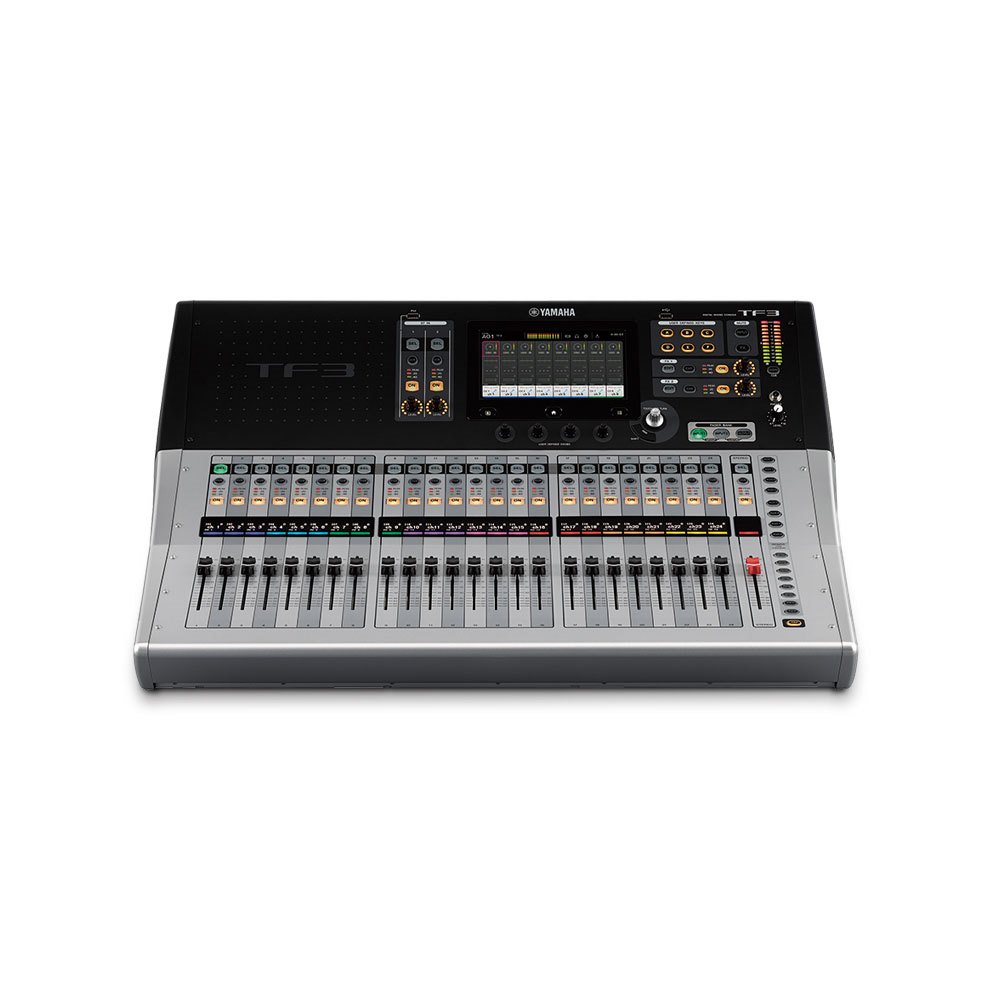

TF3 數字調音臺

緊湊的調音臺中配有充足的輸入通道和手動控制，輕松應對眾多現場應用。

25個馬達推子（24通道+1主控）
48條輸入混音通道（40單聲道+2立體聲+2返送通道）
20個AUX（8單聲道+6立體聲）+立體聲+子母線
8個帶有Roll-out的DCA編組
24個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
16個模擬XLR輸出
34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
1個支持NY64-D音頻介面卡的擴展槽

TF1 數字調音臺

緊湊便捷且可以機架安裝，令人驚嘆的操控性和多功能非常適合中小型場合使用。

17個馬達推子（16通道+1主控）
40條輸入混音通道（32單聲道+2立體聲+2返送通道）
20個AUX（8單聲道+6立體聲）+立體聲+子母線
8個帶有Roll-out的DCA編組
16個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
16個模擬XLR輸出
34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
1個支持NY64-D音頻介面卡的擴展槽

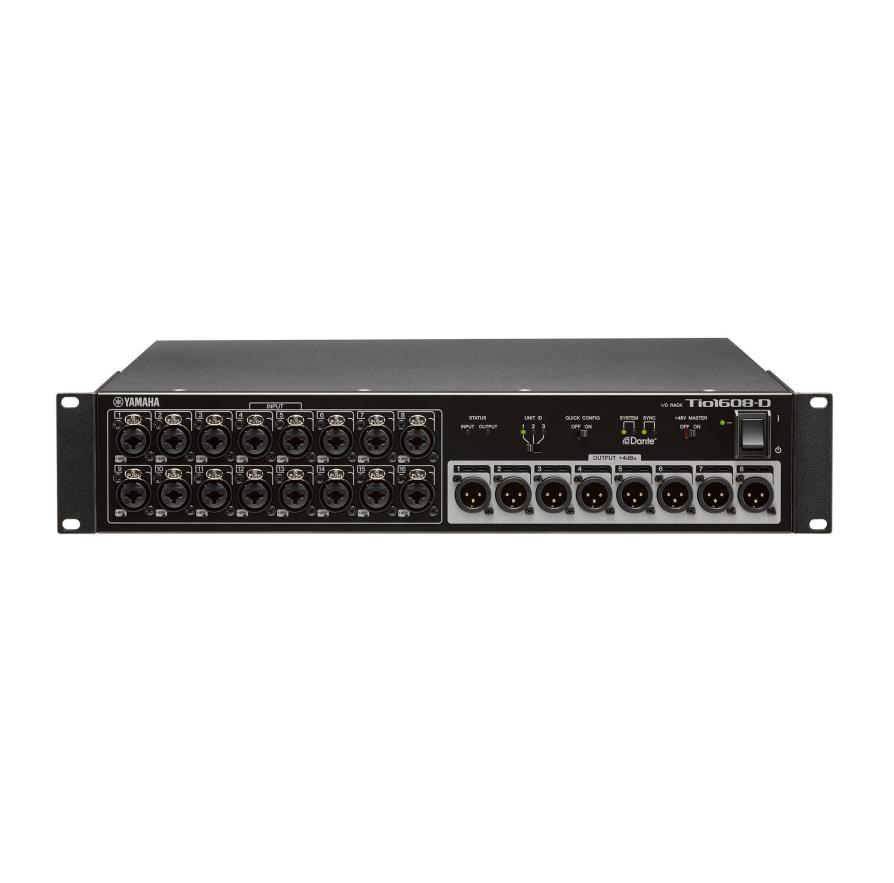

Tio1608-D 網絡設備及擴展卡

Tio1608-D配備有16路Mic/Line 輸入和8路Line輸出，擁有和TF系列調音臺一樣的可調用D-PRE?前置話放，來提供無以倫比的好音質。通過和TF系列調音臺的組合運用，通過其簡單和快速的設置便可連接多3臺Tio機架。
